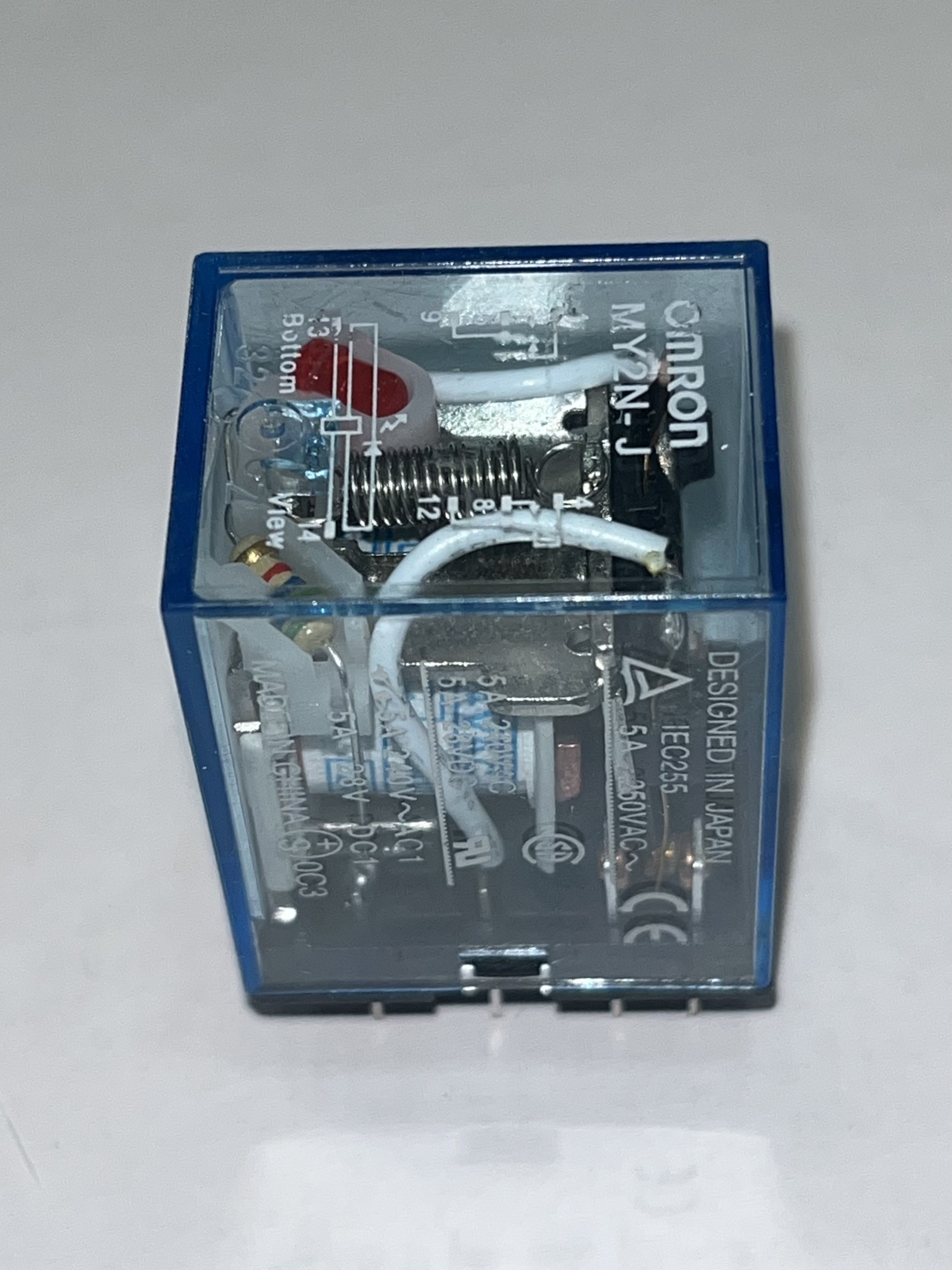

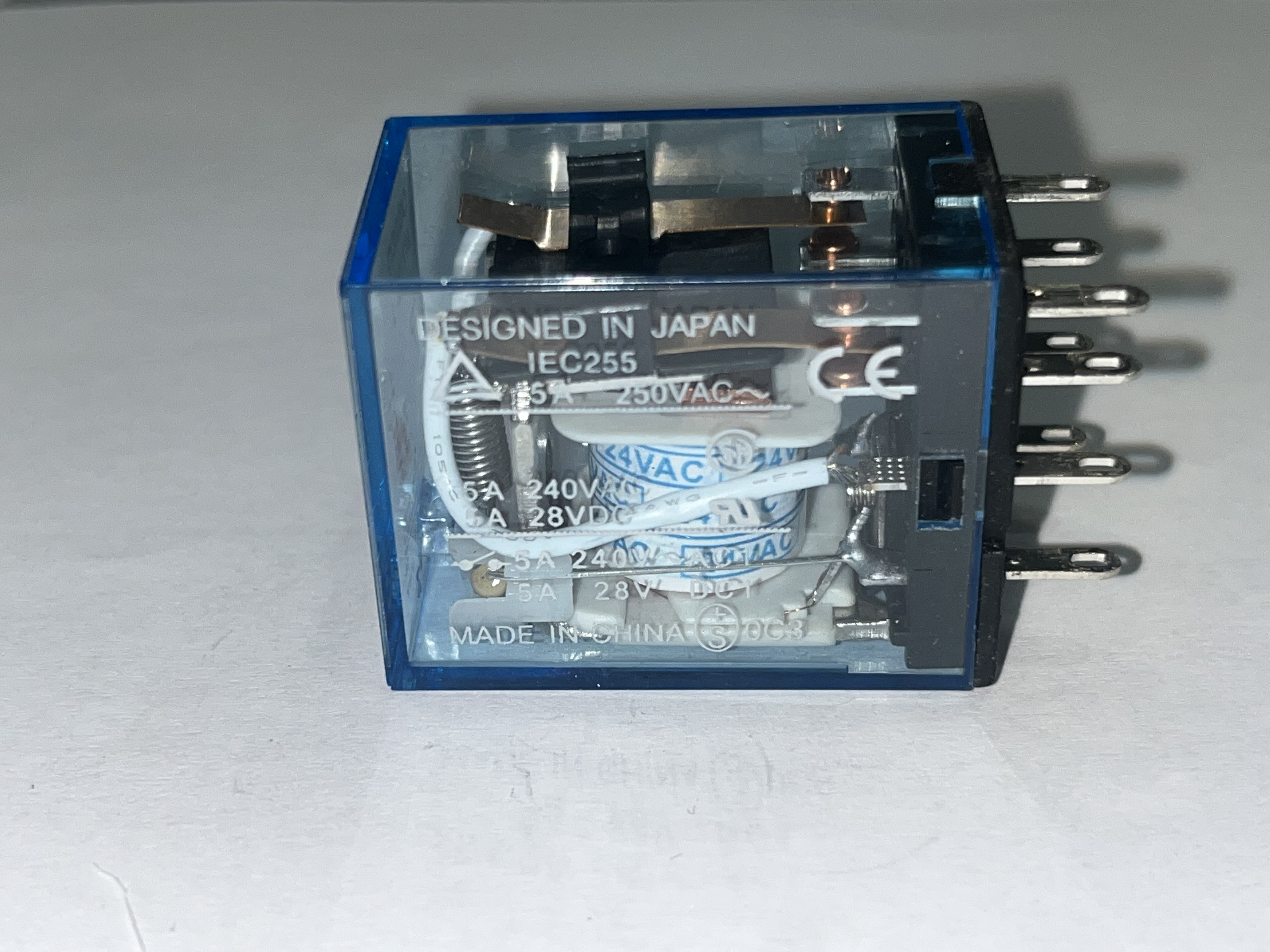

رله Omron MY2N-J 24VAC | رله الکترومکانیکی دو پل DPDT با نشانگر LED
Omron
له Omron مدل MY2N-J با ولتاژ کویل 24 ولت AC یک رله صنعتی قابل‌اعتماد از برند معتبر امرن است که در پروژه‌های برق، تابلوهای کنترلی و سیستم‌های اتوماسیون کاربرد گسترده‌ای دارد. این رله الکترومکانیکی دارای دو کنتاکت DPDT (دو پل دو پرتاب) با ظرفیت جریان 5 آمپر بوده و به نشانگر LED مجهز است که وضعیت عملکرد رله را به‌صورت دقیق نمایش می‌دهد.طراحی این رله به‌صورت سوکت‌خور بوده و با سوکت‌های استاندارد مانند PTF08A سازگار است. طول عمر بالا، عملکرد دقیق، ابعاد جمع‌وجور و قابلیت اطمینان در محیط‌های صنعتی از مزایای اصلی این مدل به‌شمار می‌رود. بدنه شفاف رله نیز امکان مشاهده وضعیت داخلی را فراهم می‌کند و نصب و سرویس‌دهی آن را آسان می‌سازد.رله MY2N-J با کویل 24VAC یک انتخاب اقتصادی و حرفه‌ای برای مهندسان برق و تکنسین‌هایی است که به دنبال محصولی با دوام، کم‌مصرف و مناسب برای کنترل بارهای کوچک تا متوسط هستند
رله الکترومکانیکی امرن MY2N-J 24 ولت AC | مناسب تابلو برق و کنترل صنعتی
نوع رله: مینیاتوری قدرت، دو پل (DPDT)
ولتاژ تحریک: ۲۴ ولت AC
فرکانس کاری: ۵۰/۶۰ هرتز
جریان کویل: ۵۳.۸ میلی‌آمپر در ۵۰ هرتز / ۴۶ میلی‌آمپر در ۶۰ هرتز
مقاومت کویل: ۱۸۰ اهم
مصرف توان: حدود ۰.۹ تا ۱.۳ ولت‌آمپر
فرم تماس‌ها: DPDT (دو پل، دو پرتاب)
جنس کنتاکت‌ها: نقره (Ag)
ظرفیت بار کنتاکت‌ها:
۵آمپر در ۲۲۰ ولت AC (بار مقاومتی)
۲ آمپر در ۲۲۰ ولت AC (بار القایی با ضریب توان ۰.۴)
۵ آمپر در ۲۴ ولت DC (بار مقاومتی)
۲ آمپر در ۲۴ ولت DC (بار القایی با نسبت L/R = 7ms)
حداکثر ولتاژ سوئیچینگ: ۲۵۰ ولت AC / ۱۲۵ ولت DC
حداکثر جریان سوئیچینگ: ۵ آمپر
حداکثر توان سوئیچینگ:
۱۱۰۰ ولت‌آمپر (بار مقاومتی)
۴۴۰ ولت‌آمپر (بار القایی)
۱۲۰ وات (بار مقاومتی)
۴۸ وات (بار القایی)
زمان عملکرد: حداکثر ۲۰ میلی‌ثانیه
زمان بازگشت: حداکثر ۲۰ میلی‌ثانیه
فرکانس کاری:
مکانیکی: ۱۸۰۰۰ بار در ساعت
بار نامی: ۱۸۰۰ بار در ساعت
مقاومت عایقی: حداقل ۱۰۰ مگااهم (در ۵۰۰ ولت DC)
ساختار ترمینال: پلاگین (قابل نصب در سوکت)
نشانگر عملکرد: LED داخلی
ابعاد بدنه: ۲۸ × ۲۱.۵ × ۳۶ میلی‌متر
دمای کاری: از -۵۵ تا +۷۰ درجه سانتی‌گراد
ولتاژ تحریک: ۲۴ ولت AC
فرکانس کاری: ۵۰/۶۰ هرتز
جریان کویل: ۵۳.۸ میلی‌آمپر در ۵۰ هرتز / ۴۶ میلی‌آمپر در ۶۰ هرتز
مقاومت کویل: ۱۸۰ اهم
مصرف توان: حدود ۰.۹ تا ۱.۳ ولت‌آمپر
فرم تماس‌ها: DPDT (دو پل، دو پرتاب)
جنس کنتاکت‌ها: نقره (Ag)
ظرفیت بار کنتاکت‌ها:
۵آمپر در ۲۲۰ ولت AC (بار مقاومتی)
۲ آمپر در ۲۲۰ ولت AC (بار القایی با ضریب توان ۰.۴)
۵ آمپر در ۲۴ ولت DC (بار مقاومتی)
۲ آمپر در ۲۴ ولت DC (بار القایی با نسبت L/R = 7ms)
حداکثر ولتاژ سوئیچینگ: ۲۵۰ ولت AC / ۱۲۵ ولت DC
حداکثر جریان سوئیچینگ: ۵ آمپر
حداکثر توان سوئیچینگ:
۱۱۰۰ ولت‌آمپر (بار مقاومتی)
۴۴۰ ولت‌آمپر (بار القایی)
۱۲۰ وات (بار مقاومتی)
۴۸ وات (بار القایی)
زمان عملکرد: حداکثر ۲۰ میلی‌ثانیه
زمان بازگشت: حداکثر ۲۰ میلی‌ثانیه
فرکانس کاری:
مکانیکی: ۱۸۰۰۰ بار در ساعت
بار نامی: ۱۸۰۰ بار در ساعت
مقاومت عایقی: حداقل ۱۰۰ مگااهم (در ۵۰۰ ولت DC)
ساختار ترمینال: پلاگین (قابل نصب در سوکت)
نشانگر عملکرد: LED داخلی
ابعاد بدنه: ۲۸ × ۲۱.۵ × ۳۶ میلی‌متر
دمای کاری: از -۵۵ تا +۷۰ درجه سانتی‌گراد
